Volledig droeg Vleugelklep Ss304, De Controleklep van de Gietijzervlinder

Full Bore Butterfly Valve Ss304 , Cast Iron Butterfly Control Valve

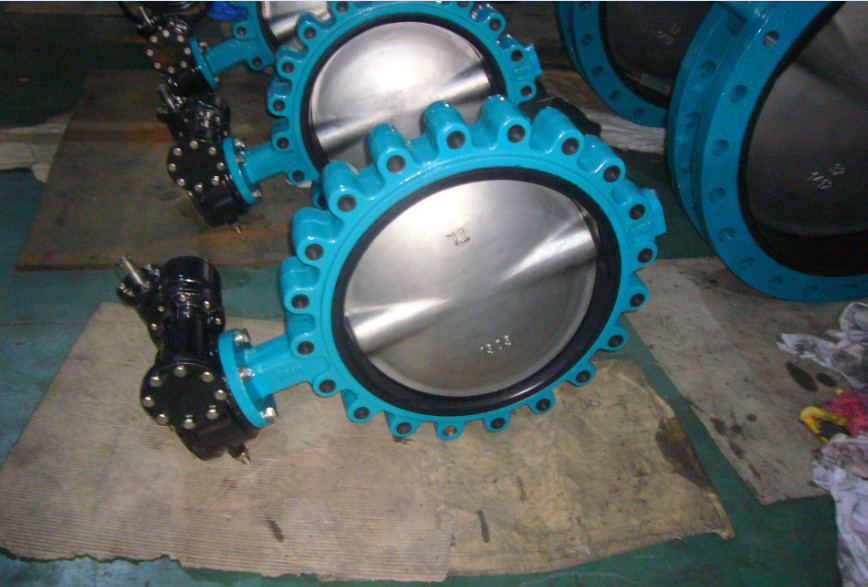

Grote Afbeelding : Volledig droeg Vleugelklep Ss304, De Controleklep van de Gietijzervlinder

Productdetails:

Plaats van herkomst:	Shanghai, China
Merknaam:	OEM
Certificering:	ISO 9001 / CE
Modelnummer:	D71X/D371X

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	onderhandelingen
Prijs:	negotiation
Verpakking Details:	Gewoonlijk inpakkend door het kostuum van het triplexgeval voor overzeese levering
Levertijd:	1usually binnen 35 dagen na ontving uw betaling
Betalingscondities:	T/T vooruitgang of L/C bij Gezicht
Levering vermogen:	90,000pcs per maand

Contact

Gedetailleerde productomschrijving

Type:	Vleugelklep Ss304	voordeel:	Kleine Torsie
naam:	de klep van de vlindercontrole	Druk:	PN10
standaard:	DIN/BS/AWWA/JIS	Schijf/wig:	Kneedbaar ijzer Roestvrij staal SS304/SS316
Hoog licht:	Kneedbare IjzerVleugelklep , Water vlinderkleppen

Volledig droeg Vleugelklep Ss304, De Controleklep van de Gietijzervlinder

Vleugelklepss304 Inleiding

De Vleugelklep van de wafeltjestijl, Die in Chemische/Petrochemische Verwerking, Voedsel & Drank enz. wordt gebruikt,

De wafeltjevleugelkleppen keuren verschillende materiële, verschillende zegelring, geschikt voor verschillend middel goed. Wijd

gebruikt in Chemische/Petrochemische Verwerking, Voedsel & Drank, Macht & Nut, Pulp & Papier enz.

Zeer belangrijke eigenschap en voordelen

Lichtgewicht; Goede slijtageweerstand; Compacte structuur; Zwakstroomweerstand; Kleine verrichtingstorsie

Vleugelklepss304 Parameters

Deelmateriaal
Nr.	DEELnaam	MATERIAAL
1	Lichaam	WCB, Gietijzer
2	Schijf	WCB, Gietijzer, SS304
3	Schacht	2Cr13, SS304, SS316
4	Zegelring	EPDM/NBR
5	Paking	O-ring

Technische Beschrijving
Nominale Druk: 1.0~1.6MPa
DN: 40~1000mm
Middel: water, olie, gas
Het werktemperatuur: ≤120℃
Ontwerpnorm: BS5163
Flensnorm: EN 1092 VAN BS
ANDERE NORM IS OP VERZOEK BESCHIKBAAR.

DN	50	65	80	100	125	150	200	250	300	350	400
L	43	46	46	52	56	56	60	68	78	78	102
H	63	70	83	105	115	137	164	206	230	248	289
Ho	306	321	346	387	411	447	572	646	738	761	877
A	180	180	180	180	180	270	270	270	380	380	450
B	200	200	200	200	200	280	280	280	420	420	470
D0 (1.0MPa)	110	130	150	170	200	225	295	350	400	445	495
Nd (1.0MPa)	4-14	4-14	4-18	4-18	8-18	8-18	8-18	12-18	12-22	12-22	16-22
D0 (1.6MPa)	125	145	160	180	210	240	295	350	410	460	515
Nd (1.6MPa)	4-18	4-18	8-18	8-18	8-18	8-22	8-22	12-22	12-22	16-22	16-22

De Vleugelklepspecificaties van de wafeltjestijl:

WafeltjeVleugelklep

1. Facultatief gietijzerlichaam en WPDM-zetel

2 . Kleinere torsie die, beter verzegelen

Grootte: DN50 - 3000
Temperatuur: -15℃ - 150℃
Druk: 1.0MPa/1.6MPa

Productvoordelen:

1) Klein in grootte en licht in gewicht en maintaince.
Het kan worden opgezet waar nodig.

2) Eenvoudige, compacte structuur, snelle 90 graad aan-uit- verrichting.

3) De schijf heeft bidirectioneel lager, perfecte verbinding, onder zonder lekkage
de druktest.

4) Stroomkromme die aan rechte lijn neigen. Uitstekende regelgeving prestaties.

5) Diverse soorten materialen, van toepassing op verschillend middel.

6) De sterke was en borstelweerstand en kan aan slechte arbeidsvoorwaarde passen.
