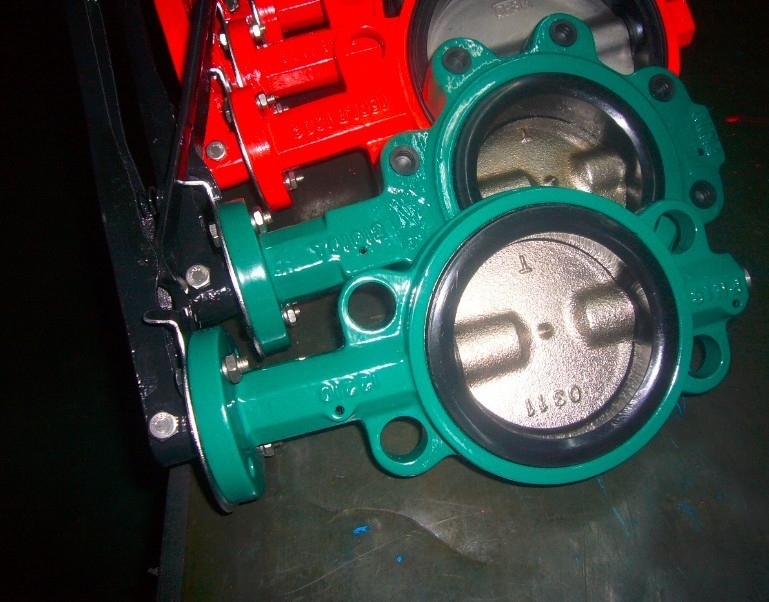

Concentrisch het Ontwerpwras DVGW Rubber van roestvrij staalVleugelkleppen PN16

Concentrisch het Ontwerpwras DVGW Rubber van roestvrij staalVleugelkleppen PN16

het type van vleugelkleppenpn16 wafeltje en concentrisch ontwerp, WRAS, DVGW-avaibable rubber

• Het kleplichaam wordt in het leven geroepen om MSS SP-67 en API609 te ontmoeten.
•
• Hogere flensnormen: Klep het opzetten de flens en de stam zullen per ISO 5211 zijn.
•
• Flensnorm: ANSI 150 B16.5, JIS B2211 VAN GB 9113.1N.
•
• Drukclassificatie:
•
• Tweerichtings bel-strak afgesloten aan: 16 bar (230psi) DN40~DN600mm
•
• En getest aan 110% van volledige classificatie: 18 bar (260psi) DN40~DN600mm
•
• Shell die testen:
•
• De lichaamssterkte kan zich 150% van volledige classificatie bevinden: 24 bar (340psi) DN40~DN600mm

Hoofdlijnen

• Vast het verzegelen en nul lekkage onder geschatte druk (1 .OMpa, 1.6Mpa).
•
• Multi-verzegelt het ontwerp scheidt kleplichaam van werkende media om nul lekkage te verzekeren.
•
• De hoofddelen worden ontworpen in elkaar precies passen om het betere verzegelen, een kleinere torsie, een grotere stroom, lagere een vloeibare weerstand evenals flexibele een bilaterale stroom te verzekeren.
•
• Het wetenschappelijke ontwerp voor de het verzegelen oppervlakte van klepzetel maakt een gesloten verbinding tussen de klep en de pijpflens zonder enige extra ccessories.
•
• Ontworpen en geproduceerd gebaseerd op multi-standard systeem, zodat de klep op divers van flens zou kunnen van toepassing geweest en van uitstekende interchangability genieten.
•
• Alle delen zijn gebalsemd, geschikt voor diverse complexe werkomgeving.
•
• Anderen: Volgens klantenvereisten.


Grootte: DN50 - 3000
Temperatuur: -15℃ - 150℃
Druk: 1.0MPa/1.6MPa

Materialen

Materialen van Lichaam:  Kneedbaar Ijzer (GGG40, GGG50). Gietijzer (GG25), Roestvrij staal

Materialen van Schijf:  Roestvrij staal. Vernikkeld, Kneedbaar Ijzer, Kneedbaar Ijzer Met een laag bedekt Plastiek,

                              Titaniumstaal, Koperlegering enz.

Materialen van Seat:  Ethyleen-propyleen-Diene Monomeer (EPDM), Polytetrafluoroethylene (PTFE),

                               Nitrilrubber (NBR), Chloroprene, Chlorosulfonated-Polyethyleen (Hypalon),

                                 Silicium, Fluoroelastomer (VITON), Rubbers enz.

Materialen van Stam:  Roestvrij staal. Koolstofstaal, 2Cr13


Een vleugelklep is een type van flowcontrol apparaat, typisch wordt gebruikt om een vloeistof te regelen die door een sectie van pijp vloeien die.
De klep is gelijkaardig in verrichting aan een kogelklep. Een vlakke cirkelplaat wordt geplaatst in het centrum van de pijp.
De plaat heeft een staaf door het aan actuator op buiten de klep wordt aangesloten die. Roteren van actuator draait
plateer of parallel of loodlijn aan de stroom. In tegenstelling tot een kogelklep, is de plaat altijd aanwezig binnen de stroom,
daarom wordt een drukdaling altijd veroorzaakt in de stroom ongeacht kleppositie.
